旋轉式調節溢流堰門
(一）供貨范圍 前進水工提供的XZY型旋轉式調節堰門（也稱溢流堰門）為成套設備，整套裝置包括如下： 堰板、側板； 密封、推力螺母； 手電兩用啟閉機及傳動絲桿； 此外配備基礎螺栓等安全和有效運行所必須的附件及工具。

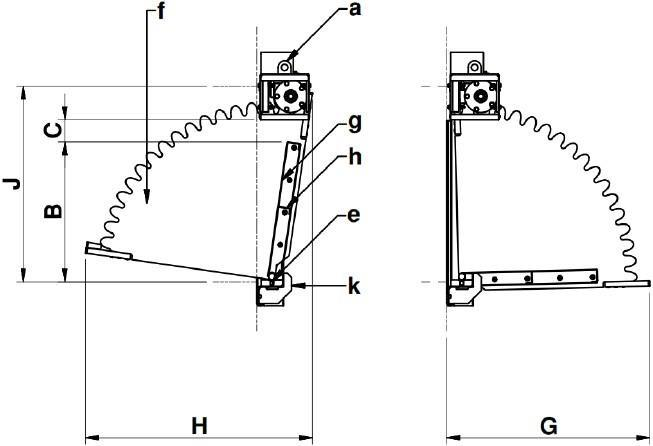

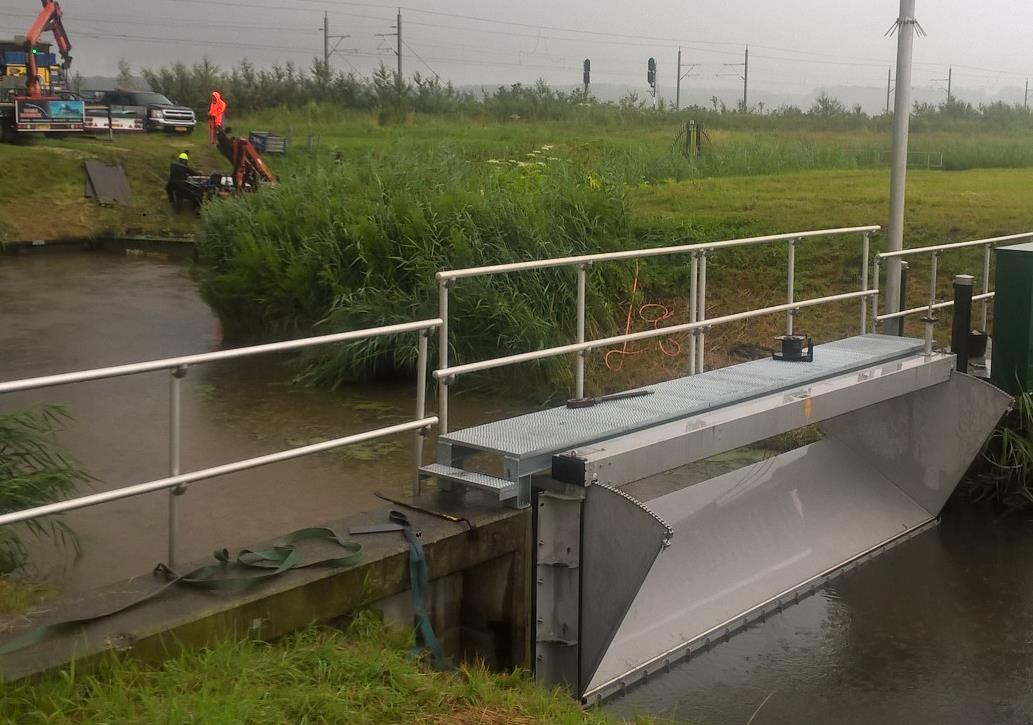

（二）簡述及工作原理 堰門為電動不銹鋼旋轉式調節堰門，由垂直軸控制堰板上下升降、并通過連桿機構牽引堰板依下部為軸心往復擺動達到調節水位及控制流量目的。電動裝置在主傳動位置上設有開度指示器，以便觀察堰板調節高度。出水堰板將開度信號輸送至計算機，同時由計算機控制堰板開度。堰板與側板間的止水采用橡膠密封， 整套堰門裝置由電動驅動裝置、機座、螺桿、連桿、堰堰板、密封板、控制箱等部件組成。電動裝置與錐齒輪箱首次使用的潤滑油脂也隨機提供。 堰門適用于明渠和配水井安裝，不銹鋼旋轉堰門與配水井槽等寬，其二側及底部有平整的接觸面通過橡膠密封板與之緊密貼合，關閉時門體二側和底部可達到良好的密封止水效果，在最大水壓條件下，密封處的滲漏量不大于1.25L/min.m（密封長度）。 |
 |
